SIW直通微带隔离器（Isolators）
Model | Frequency Range(MHz) | Band Width (﹪) | Insert.Loss (dB) MAX | Isolation (dB) MIN | VSWR MAX | Power（W） | Operating Temp |
SIW01～07 | 2500～3500 | 25 | 0.6 | 18 | 1.40 | 3 | -40～+75℃ |
3000～4500 | 20 | 0.5 | 19 | 1.30 | 3 | -40～+75℃ | |
4000～5500 | 20 | 0.5 | 19 | 1.30 | 3 | -40～+75℃ | |
5000～7000 | 15 | 0.5 | 19 | 1.30 | 2 | -40～+75℃ | |
6500～9500 | 15 | 0.5 | 18 | 1.35 | 2 | -40～+75℃ | |
8000～12000 | Full | 0.5 | 14 | 1.35 | 2 | -40～+75℃ | |
12000～18000 | 15 | 0.5 | 18 | 1.25 | 2 | -40～+75℃ |

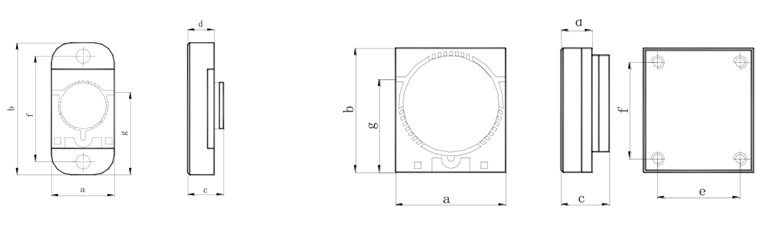

SIW01～07 | 外形尺寸(mm) | 重量（g） | ||||||
a` | b | c | d | e | f | g | ||
16 | 18 | ≤10 | 4.5 | 12 | 14 | 13.5 | ≤15 | |
9 | 18 | ≤6.5 | 3.2 | -- | 14 | 11 | ≤8 | |
SIW90度微带隔离器（Isolators）
Model | Frequency Range(MHz) | Band Width (﹪) | Insert.Loss (dB) MAX | Isolation (dB) MIN | VSWR MAX | Power（W） | Operating Temp |
SIW9001～07 | 2500～3500 | 25 | 0.6 | 18 | 1.40 | 3 | -40～+75℃ |
3000～4500 | 20 | 0.5 | 19 | 1.30 | 3 | -40～+75℃ | |
4000～5500 | 20 | 0.5 | 19 | 1.30 | 3 | -40～+75℃ | |
5000～7000 | 15 | 0.5 | 19 | 1.30 | 2 | -40～+75℃ | |
6500～9500 | 15 | 0.5 | 18 | 1.35 | 2 | -40～+75℃ | |
8000～12000 | Full | 0.5 | 14 | 1.35 | 2 | -40～+75℃ | |
12000～18000 | 15 | 0.5 | 18 | 1.25 | 2 | -40～+75℃ |

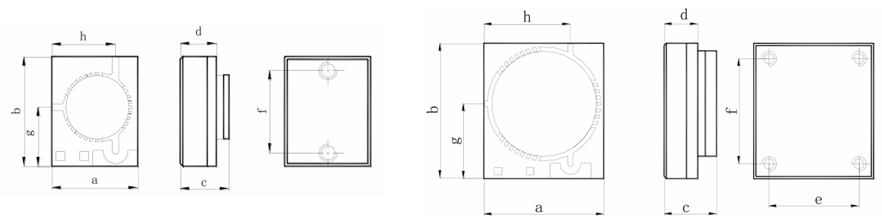

SIW01～07 | 外形尺寸(mm) | 重量（g） | |||||||
a` | b | c | d | e | f | g | h | ||
16 | 18 | ≤10 | 4.5 | 12 | 14 | 10 | 15 | ≤15 | |
9.5 | 12 | ≤7 | 4 | -- | 9 | 6.5 | 7 | ≤13 | |
SHW微带环行器（circulator）
Model | Frequency Range(MHz) | Band Width (﹪) | Insert.Loss (dB) MAX | Isolation (dB) MIN | VSWR MAX | Power（W） | Operating Temp |
SHW01～07 | 2500～3500 | 25 | 0.6 | 18 | 1.35 | 3 | -40～+75℃ |
3000～4500 | 20 | 0.5 | 19 | 1.30 | 3 | -40～+75℃ | |
4000～5500 | 20 | 0.5 | 19 | 1.30 | 3 | -40～+75℃ | |
5000～7000 | 15 | 0.5 | 19 | 1.30 | 2 | -40～+75℃ | |
6500～9500 | 15 | 0.5 | 18 | 1.35 | 2 | -40～+75℃ | |
8000～12000 | Full | 0.5 | 14 | 1.35 | 2 | -40～+75℃ | |
12000～18000 | 15 | 0.5 | 18 | 1.25 | 2 | -40～+75℃ |

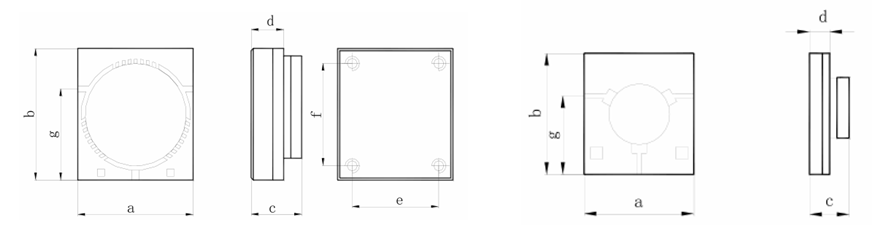

SHW01～07 | 外形尺寸(mm) | 重量（g） | ||||||
a` | b | c | d | e | f | g | ||
16 | 18 | ≤10 | 4.5 | 12 | 14 | 12.5 | ≤15 | |
9.5 | 12 | ≤9 | 3 | -- | 9 | 12.57 | ≤13 | |
